Sellos Mecánicos Tipo Cartucho Simple y Doble

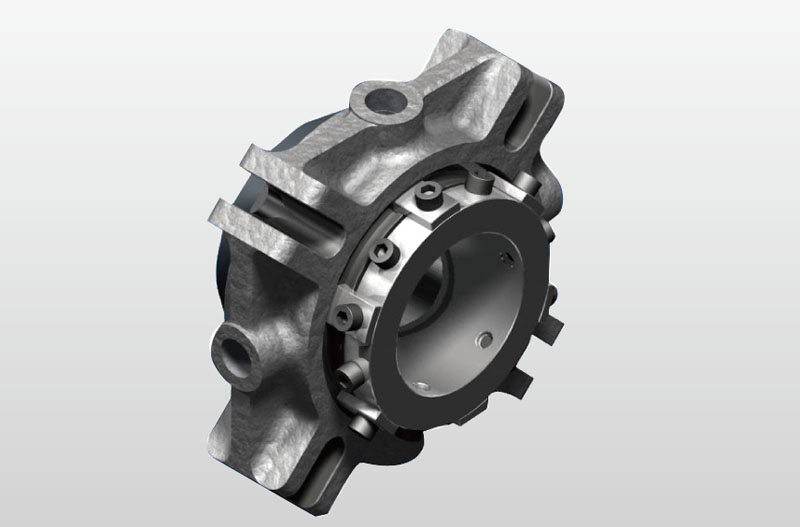

TDSSC-C01 Sello Mecánico Tipo Cartucho Simple y Doble
Cartridge Seal
We're here to help
Easy ways to get the answers you need.
Contact Now
Contact Now
- TEL:1-817-616-3296
- FAX: 1-817-616-3299
- Email:Info@TDSFluid.com
Related Product

Límites de operación:
Presión : ≤4MPa
Velocidad: ≤20m/s
Temperatura: -40℃~+204℃
● Anillo giratorio (SiC/TC)
● Anillo estacionario (SiC/Carbon/TC)
● Sello secundario (VITON/AFLAS/Kalrez)
● Otras partes (C-276/Duplex/316)
| d1 | d4 | d6min | d26 | l1 | l2 | ||||
| (mm) | min | max | 3/8" | 1/2" | 5/8" | 3/4" | min | ||
| 25 | 44 | 51 | 70 | 72 | 74 | - | 118 | 16 | 48 |
| 28 | 47 | 52 | 70 | 72 | 74 | - | 118 | 16 | 48 |
| 30 | 49 | 57 | 76 | 78 | 80 | - | 124 | 16 | 48 |
| 32 | 51 | 58 | 77 | 79 | 81 | - | 124 | 16 | 48 |
| 33 | 52 | 59 | 76 | 78 | 80 | - | 124 | 16 | 48 |
| 35 | 54 | 62 | 80 | 82 | 84 | - | 128 | 16 | 48 |
| 38 | 57 | 67 | 85 | 87 | 89 | - | 133 | 16 | 48 |
| 40 | 59 | 68 | 86 | 88 | 90 | - | 134 | 16 | 48 |
| 43 | 62 | 69 | 86 | 88 | 90 | - | 134 | 16 | 48 |
| 45 | 64 | 73 | 92 | 94 | 96 | - | 140 | 16 | 48 |
| 48 | 67 | 74 | 91 | 93 | 95 | - | 139 | 16 | 48 |
| 50 | 69 | 78 | 97 | 99 | 101 | - | 145 | 16 | 48 |
| 55 | 74 | 83 | 102 | 104 | 106 | - | 150 | 16 | 48 |
| 60 | 79 | 91 | 112 | 114 | 116 | - | 160 | 16 | 48 |
| 65 | 92 | 102 | - | 132 | 134 | 138 | 194 | 22 | 64 |
| 70 | 95 | 105 | - | 135 | 137 | 141 | 197 | 22 | 64 |
| 75 | 100 | 113 | - | 141 | 143 | 147 | 203 | 22 | 64 |
| 80 | 105 | 116 | - | 144 | 146 | 150 | 207 | 22 | 64 |
| 85 | 110 | 122 | - | 151 | 153 | 157 | 213 | 22 | 64 |
| 90 | 115 | 125 | - | 154 | 156 | 160 | 216 | 22 | 64 |
| 95 | 120 | 131 | - | 160 | 162 | 166 | 222 | 22 | 64 |
| 100 | 127 | 138 | - | 167 | 169 | 173 | 229 | 22 | 64 |
| 110 | 136 | 148 | - | 174 | 176 | 180 | 236 | 22 | 64 |
| 120 | 145 | 158 | - | 186 | 188 | 192 | 248 | 22 | 64 |
