Sellos Mecánicos Tipo Cartucho Simple y Doble

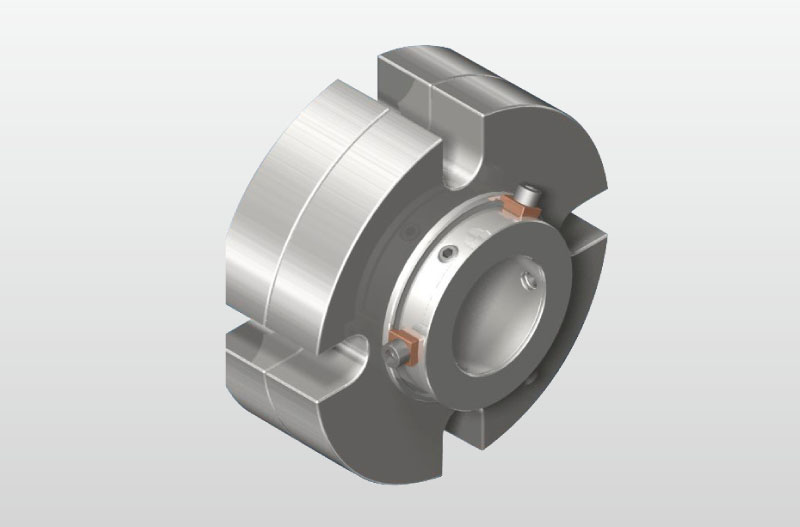

TDSSC-C03 Sello Mecánico Tipo Cartucho Simple y Doble
Cartridge Seal
We're here to help
Easy ways to get the answers you need.
Contact Now
Contact Now
- TEL:1-817-616-3296
- FAX: 1-817-616-3299
- Email:Info@TDSFluid.com
Related Product

Límites de operación:
Presión : ≤4MPa
Velocidad: ≤20m/s
Temperatura: -40℃~+204℃
● Anillo giratorio (SiC/TC)
● Anillo estacionario (SiC/Carbon/TC)
● Sello secundario (VITON/AFLAS/Kalrez)
● Otras partes (C-276/Duplex/316)

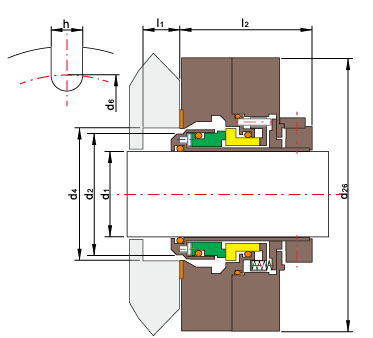

| d1 | d2 | d4 | d6 | d26 | l1 | l2 | h | |||
| (pulgadas) | min | max | 3/8" | 1/2" | 5/8" | |||||
| 45 | 64 | 73 | 18 | 13 | 139 | 49 | 95 | 97 | - | 43 |
| 48 | 67 | 73 | 18 | 13 | 139 | 49 | 95* | 97* | - | 43 |
| 50 | 69 | 78 | 18 | 13 | 139 | 49 | 100 | 102 | - | 43 |
| 53 | 73 | 87 | 18 | 17 | 152 | 49 | 109 | 111 | 115 | 43 |
| 55 | 74 | 83 | 18 | 17 | 152 | 49 | 105 | 107 | 111 | 43 |
| 58 | 80 | 91 | 18 | 17 | 152 | 49 | 114 | 116 | 120 | 43 |
| 60 | 80 | 91 | 22 | 17 | 152 | 49 | 114 | 116 | 120 | 43 |
| 65 | 92 | 103 | 22 | 17 | 164 | 64 | 127 | 131 | - | 45 |
| 70 | 96 | 111 | 22 | 17 | 196 | 64 | 137 | 141 | - | 45 |
| 75 | 102 | 119 | 22 | 17 | 202 | 64 | 143 | 147 | - | 45 |
| 80 | 106 | 122 | 22 | 17 | 203 | 64 | 150 | 154 | - | 45 |
| 85 | 111 | 128 | 22 | 21 | 211 | 64 | 152 | 156 | 161 | 45 |
| 90 | 116 | 132 | 22 | 21 | 214 | 64 | 160 | 164 | 168 | 45 |
| 95 | 121 | 137 | 22 | 21 | 221 | 64 | 161 | 165 | 170 | 45 |
| 100 | 127 | 144 | 22 | 21 | 228 | 64 | 168 | 172 | 177 | 45 |
| 110 | 137 | 154 | 22 | 21 | 237 | 64 | 178 | 182 | 186 | 45 |
| 120 | 146 | 164 | 22 | 21 | 266 | 64 | 187 | 191 | 195 | 45 |
